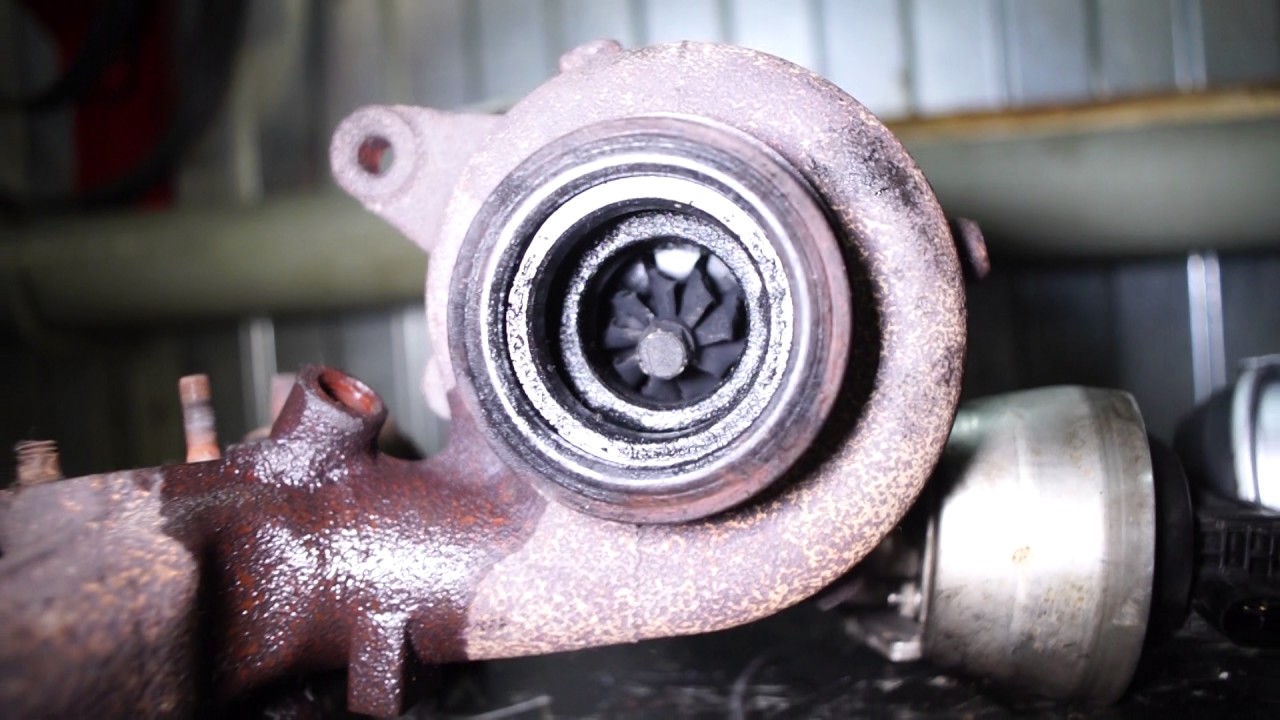

Замена турбины Volkswagen Tiguan

Для первого выпуска Tiguan, подходит время пробега, когда турбина, вследствии различных факторов, выходит из строя. Наша сегодняшняя статья о замене турбины на автомобиле Volkswagen Tiguan I.

Рассматривая снятие и установку турбонагнетателя, следует отметить, что при процессе замены турбины на автомобиле Volkswagen Tiguan I, нам могут потребоваться необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства, такие как клещи для хомутов, торцевой ключ, биты и динамометрический ключ, собрав инструмент воедино, можно приступать к ремонтным работам.

Перед началом замены турбины на автомобиле Volkswagen Tiguan I, важно помнить, что, если выявлены механические дефекты турбонагнетателя, например, разрушение колеса насосной секции, недостаточно только заменить турбокомпрессор. Чтобы избежать последующих повреждений необходимо выполнить следующие работы, первоочередно проверить корпус воздушного фильтра, фильтрующий элемент и шланги забора воздуха на наличие загрязнений. Затем проверить весь узел подачи наддувочного воздуха и интеркулер на наличие инородных предметов. Если Вы обнаружили подобные, то удалить их из впускного тракта, при необходимости заменить интеркулер.

Замена турбины на автомобиле Volkswagen Tiguan I, начинается с демонтажа. Для этого потребуется снять корпус воздушного фильтра, после чего снять шумоизолирующий кожух, занять снять переднюю часть правого подкрылка или передний правый подкрылок целиком. Следующим действием слить охлаждающую жидкость и снять кожух двигателя.

Следующим шагом при замене турбины на автомобиле Volkswagen Tiguan I, будет необходимость отсоединить от катушек зажигания разъёмы и отвести жгут проводов в сторону. Затем отсоединить трубопроводы охлаждающей жидкости от расширительного бачка, после чего разъединить вакуумные шланги в месте соединения и извлечь шланги из фиксаторов. Далее отсоединить шланги системы охлаждения от трубки системы охлаждения.

Затем при замене турбины на автомобиле Volkswagen Tiguan I, нам потребуется отсоединить провод на массу и ослабить винт крепления. После этого нажать фиксаторы, снять воздушный шланг и отвести его в сторону. Далее вывернуть винт крепления воздуховода и снять воздуховод, для чего ослабить хомут. Дальнейшим действием закрыть турбонагнетатель с помощью заглушек для двигателя, если таковые имеются дабы предотвратить попадание мусора внутрь.

После этого потребуется вывернуть винты и снять теплозащитный экран вместе с трубопроводом охлаждающей жидкости. При этом важно помнить, что у 2,0-литровых двигателей, потребуется вывернуть винт теплозащитного экрана с помощью шестигранной насадки 6 мм, при этом длина шестигранной насадки должна составлять не менее 5 см. Насадка, сужающаяся к концу до 6 мм, будет слишком толстой.

Затем при замене турбины на автомобиле Volkswagen Tiguan I, потребуется отсоединить от турбонагнетателя подающий маслопровод и выкрутить болты. Затем приподнять скобы и снять воздушный патрубок. После чего открутить болты, крепящие электромагнитный клапан ограничения давления наддува к турбонагнетателю. Выкрутить болты и снять опору турбонагнетателя, затем демонтировать приёмную трубу с нейтрализатором. При этом не забывайте о необходимости отсоединить электрические разъёмы и освободить электрические провода.

После чего при замене турбины на автомобиле Volkswagen Tiguan I, требуется подвязать вал привода задней оси в тоннеле слева, после чего снять правый приводной вал. Затем передвигаемся обратно к моторному отсеку и начинаем демонтировать оставшиеся крепления. Учтите, что при выворачивании полого винта при помощи биты понадобится отвести трубопровод ОЖ в сторону. После вывернуть винты крепления обратного маслопровода и выкрутить винт крепления напорного маслопровода. Затем отсоединить шланг системы охлаждения и извлечь из фиксаторов, что позволит извлечь турбонагнетатель движением вверх.

При установке турбины на автомобиле Volkswagen Tiguan I, будьте аккуратны, еслии выявлены механические дефекты турбонагнетателя, например, разрушение колеса насосной секции, недостаточно только заменить турбокомпрессор.

Установка турбины на автомобиле Volkswagen Tiguan I осуществляется в обратной последовательности, при этом необходимо соблюдать следующие условия. Обязательно заменить прокладки, уплотнительные кольца и самостопорящиеся гайки. Важно наполнить турбонагнетатель моторным маслом через штуцер подающего маслопровода, иначе можно достичь масляного голодания. После установки турбонагнетателя дать двигателю поработать на холостом ходу около 1 мин, не увеличивая обороты, чтобы обеспечить надлежащую подачу масла в турбонагнетатель. Обратите внимание, что обратный шланг системы охлаждения должен устанавливаться вместе с турбонагнетателем. А патрубки и шланги системы наддува перед сборкой должны быть очищены от масла и смазки. Только у быстроразъёмных соединений уплотнительное кольцо и привалочная поверхность должны быть слегка смазаны.
