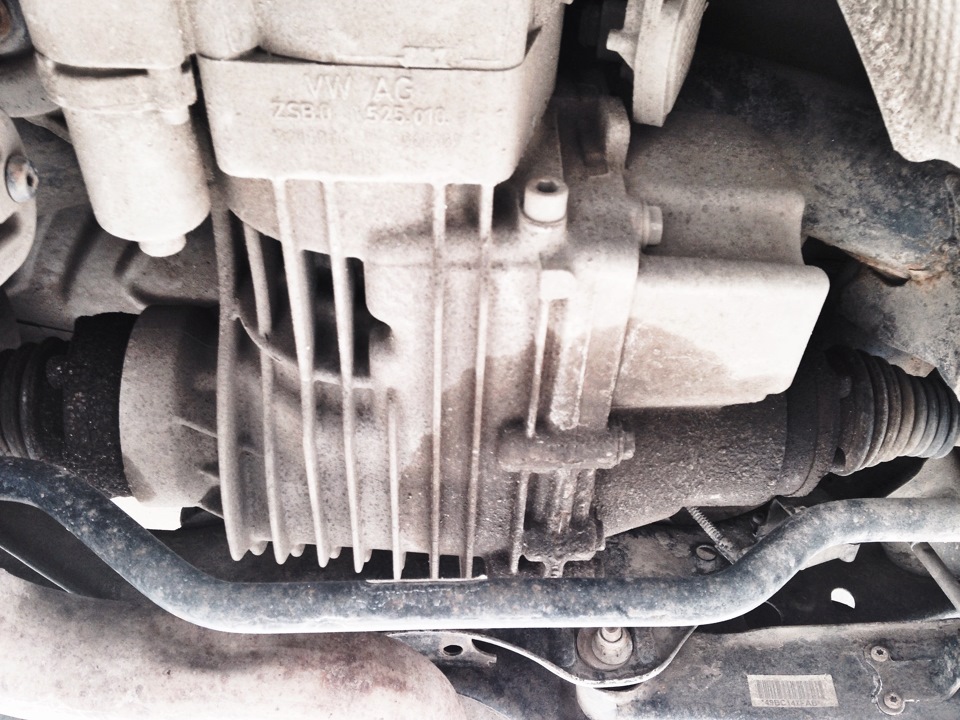

Снятие муфты Haldex Volkswagen Tiguan

Снятие муфты Haldex на автомобиле Volkswagen Tiguan первого поколения происходит при наличии необходимых специальных приспособлений, контрольных и измерительных приборов, а также вспомогательных средств, в виде динамометрического ключа G1331 и поддона для крана S6208, так же потребуется домкрат для двигателей и агрегатов трансмиссии G1383A с универсальным кронштейном G1359/2.

Для начала потребуется закрепить приёмную трубу с помощью ремня T10038 на промежуточной опоре вала привода задней оси. Затем разъединить трубы системы выпуска в месте установки соединительной втулки и снять заднюю часть системы выпуска отработавших газов. Далее снять шумоизолирующий кожух под силовым агрегатом и выкрутить винты крепления нижней опоры силового агрегата.

Открутить винты промежуточной опоры вала привода задней оси примерно на 2 оборота. После чего отвести силовой агрегат вперёд и зафиксировать его в этом положении с помощью подходящего деревянного бруска, учтите, чтобы избежать дисбаланса вала и связанных с этим шумов, вам потребуется при отсутствии меток пометить взаимное положение вала и фланца главной передачи. Открутить вал привода задней оси с упругой муфтой от главной передачи. Положить на поперечину тоннеля ветошь и отсоединить вал привода задней оси с упругой муфтой от главной передачи и опустить его на поперечину тоннеля. Чтобы снять муфту Haldex между ней и упругой муфтой должно быть достаточно свободного места. Поэтому для этого только ослабить винты крепления тоннеля, не выкручивая их. Затем установить под двигателем поддон S6208 и выкрутить резьбовую пробку сливного отверстия и полностью слить масло для муфты Haldex.

Подсоединить разъём к блоку управления полного привода и установить под двигателем поддон S6208. Затем вкрутить резьбовую пробку сливного отверстия с новым уплотнением и затянуть её моментом 30 Нм. После чего выкрутить винты крепления и извлечь муфту Haldex из задней главной передачи.

Установку производить в обратной последовательности, с соблюдением техники безопасности при работе и соблюдению чистоты.
