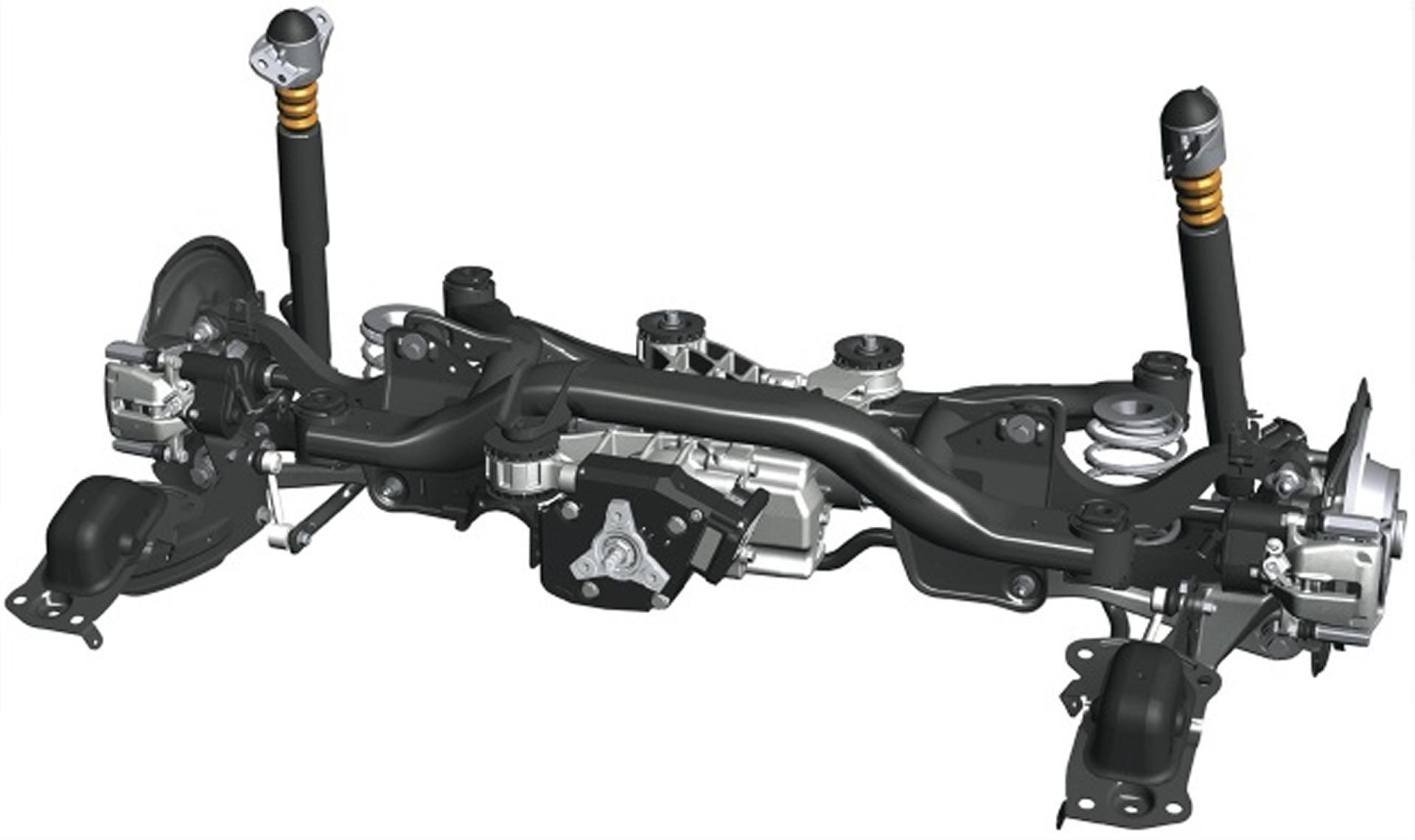

Снятие и установка задней подвески в виде подрамника в сборе с рычагами, происходит с наличием таких необходимых специальных приспособлений, контрольных и измерительных приборов, а также вспомогательных средств, как динамометрический ключ G1332 и домкрат для двигателей и агрегатов трансмиссии G1383A.
Снятие подрамника в сборе с установленными на нём узлами происходит по следующему алгоритму действий, для начала потребуется снять колёса и снять витые пружины. Разъединить электрические разъёмы, находящиеся между узлами задней оси и кузовом. Затем вывернуть винт и отсоединить тормозные трубопроводы в точках крепления. После чего отсоединить электрические разъёмы электромеханического стояночного тормоза на тормозном суппорте.
Далее потребуется снять крепления, выдавив стержни распорных пистонов и снять кабель с опорного кронштейна. Затем потребуется отметить на кузове положение опорного кронштейна и вывернуть болты крепления. Следующим шагом потребуется отсоединить разъём заднего левого датчика дорожного просвета и закрепить автомобиль на рычагах подъёмника с обеих сторон ремнями. В противном случае, он может соскользнуть с подъёмника!
Под подрамником установить домкрат для двигателей и агрегатов трансмиссии G1383A с универсальной опорой для агрегатов трансмиссии G1359/2 и закрепить подрамник ремнем.
С обеих сторон отвернуть болты крепления, для фиксирования положения подрамника в этих точках с обеих сторон автомобиля необходимо последовательно ввинтить фиксаторы T10096 и зафиксировать положение подрамника фиксаторами T10096. Учтите, что фиксаторы T10096 следует затягивать моментом, не превышающим 20 Нм, поскольку в противном случае можно повредить их резьбу. Следовательно, с обеих сторон по очереди заменить болты крепления подрамника на фиксаторы T10096 и затянуть их моментом 20 Нм. Теперь положение подрамника зафиксировано.
Осторожно опустить подрамник в сборе с установленными на нём узлами. При опускании избегать зацепления тормозных шлангов и электрических кабелей.
Установка осуществляется в обратной последовательности. При этом необходимо учитывать следующее: При установке кабеля электромеханического стояночного тормоза строго соблюдать размер равный 150 мм между разъёмом и креплением.
